小區排水檢查井

試用范圍
1、建筑小區排水用塑料檢查井CJ/T233-2006適用于建筑小區(居住區、公共建筑  區、廠區等)范圍內埋地深度不大于6m、不下井操作的塑料排水檢查井工程的設計、施 工和維護保養。
2、 一般土質、軟土土質、永久性冰凍土質、季節性冰凍土質、膨脹性土質和濕陷 性黃土土質條件下的塑料排水檢查井施工。
3、 抗震設防裂度為9度及9度以下的地區。
4、 小區井一般車道的地面荷載按汽車總重15t(后輪壓5t); 消防車到的地面荷載按 汽車總重30t(后輪壓6t)設計。

構成

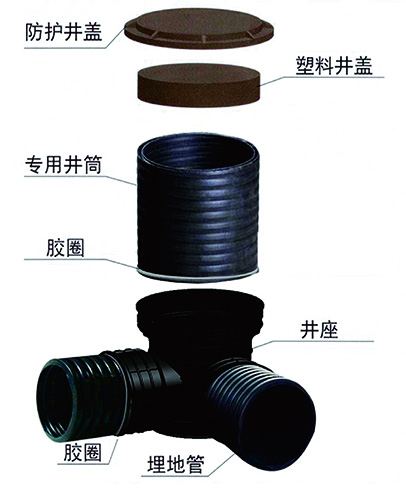

1、由井座、井筒、井蓋和配件組成。
2、 井座采用高分子樹脂(PPB、PVC、PE)為原料， 一次注塑成型。
3、 井筒可采用PVC并筒專用管或HDPE井筒專用管。
4、 井蓋：設置在綠化帶可采用塑料井蓋，人行道、小區道路或市政道路可采用復
合材料檢查井蓋、鑄鐵檢查井井蓋、鋼筋纖混凝土井蓋。

執行標準
城鎮建設行業標準CJ/T233-2006 《建筑小區排水用塑料檢查井》、中國工程建設 標準化協會標準CECS227:2007 《建筑小區塑料排水檢查井應用技術規程》,國家建筑 標準設計圖集08SS523 《建筑小區塑料排水檢查井》。

檢查井結構圖

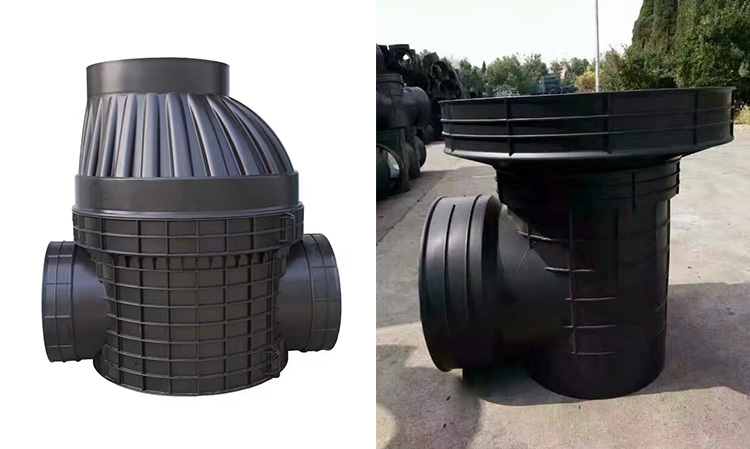

塑料檢查井井座根據底部結構，可分為流槽式和沉泥室兩類。流槽式 井座底部設有光滑的導向流槽，水力條件好，有利于迅速的排放雨污 水，避免污物滯留。
沉泥室井座底部設有沉泥室，高度一般為200mm (井徑≤315mm) 和 300mm (井徑>315mm), 常用于雨水管道系統。在雨水通過時泥沙 沉淀于井底。

市政排水用檢查井

試用范圍
市政排水用塑料檢查井CJ/T326-2010 適用于市政道路、公
共建筑區、居住區、廠區等范圍內埋地深度不大于7m,
下并操作的塑料排水檢查井工程的設計、施工和維護保養。

構成

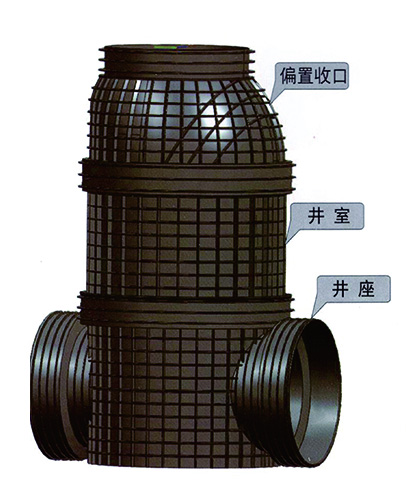

1、 由井座、井室、偏置收口、井筒、井蓋和配件組成。
2、 井筒可采用HDPE 井筒專用管。
3、 井蓋可采用鑄鐵井蓋或復合材料井蓋或鋼筋混凝土井蓋。

執行標準
1、 城鎮建設行業標準CJ/T326-2010   《市政排水用塑料檢查 井》。2、按相關市政道路標準和排水規范。
